Guide d’onglet Indexable #IMG-I - Woodpeckers

Guide d’onglet Indexable #IMG-I - Woodpeckers

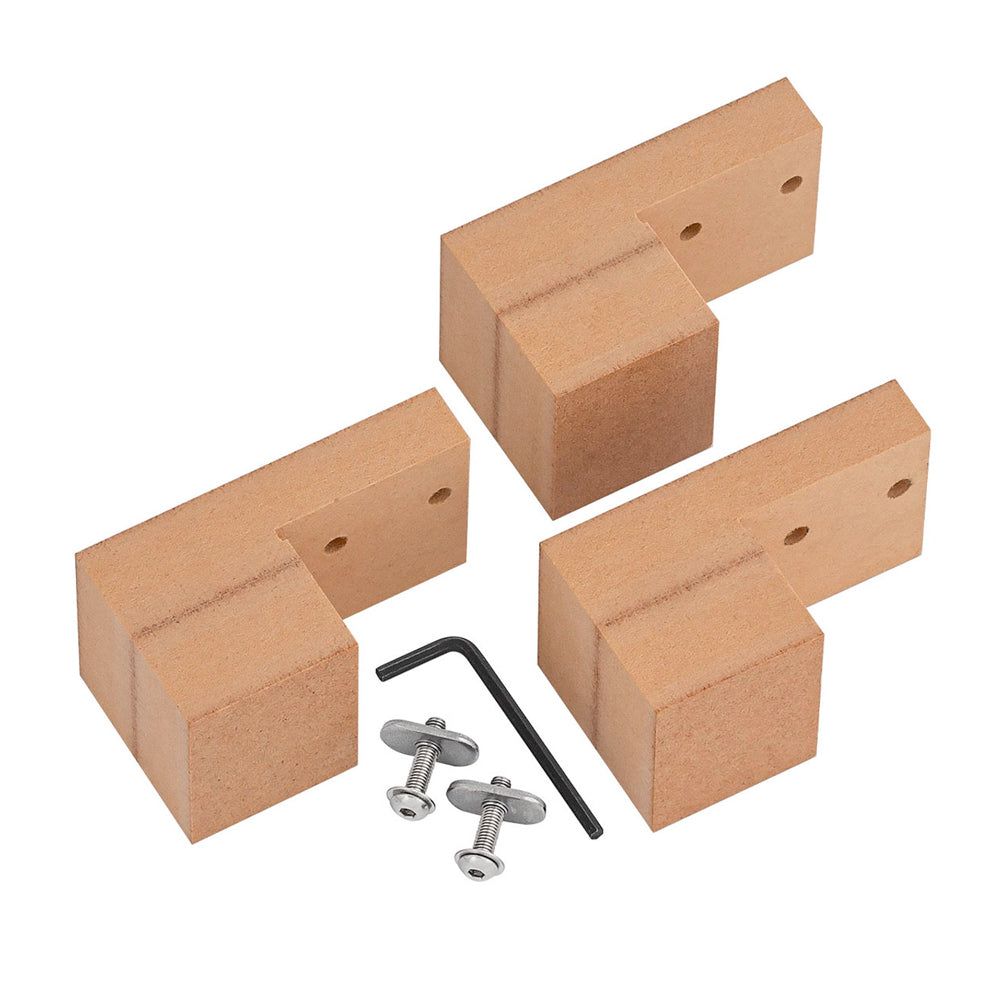

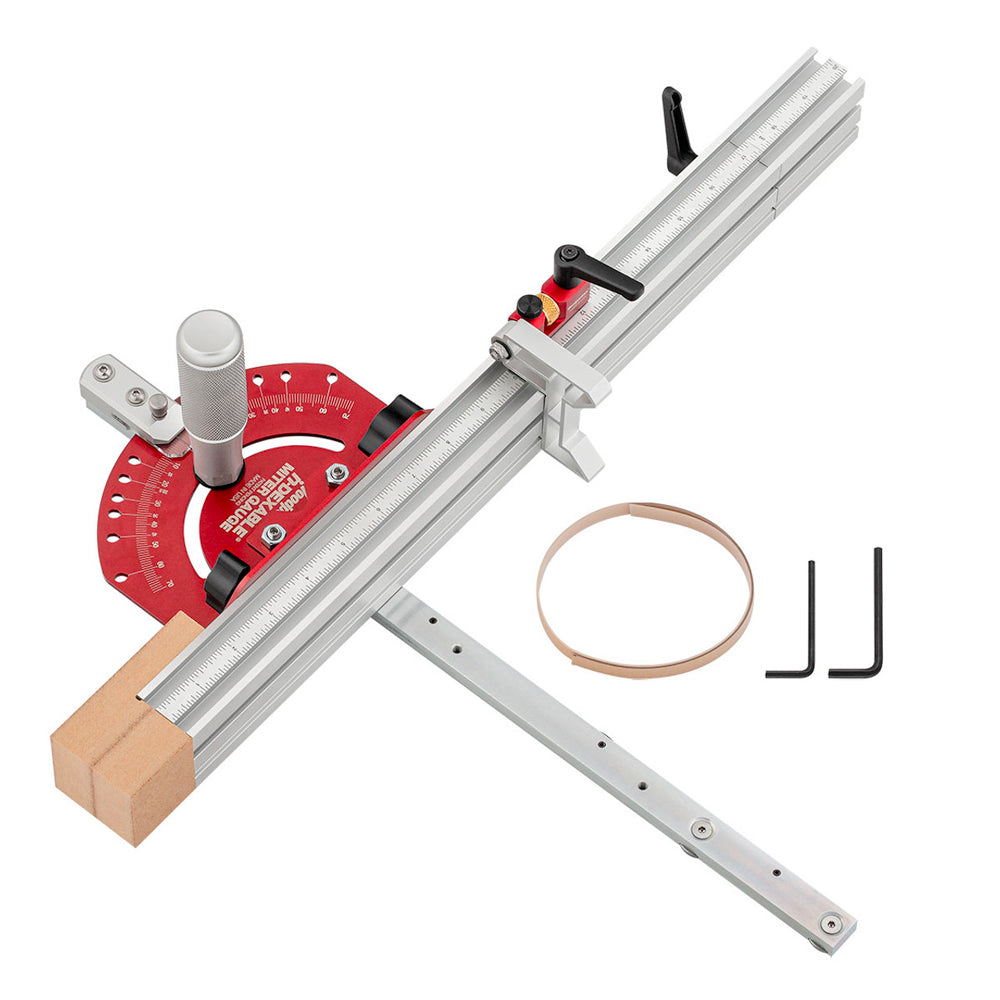

Le nouveau guide d'onglet in-DEXABLE de Woodpeckers reprend les caractéristiques de nos guides d'onglet StealthStop et Exact90 et y ajoute quelques nouveautés pour créer un guide d'onglet de remplacement complet à un prix imbattable. Tout commence par notre guide d'onglet breveté. Des ressorts à lames intégrés au bord compensent les fentes d'onglet mal usinées ou usées par le temps. La tête du rapporteur est dotée de trous d'indexation usinés avec précision pour les angles d'onglet des polygones courants. Pour les autres angles, un nouveau réticule fin facilite le réglage précis de la tête. Les graduations du guide s'alignent parfaitement avec la toute nouvelle butée basculante micro-réglable sans outil. La rallonge est également graduée, vous offrant une mesure précise jusqu'à la butée. Le guide se termine par un bloc sacrificiel qui élimine les arrachements et éloigne les chutes de coupe de la lame. Il présente d'autres caractéristiques intéressantes (détails ci-dessous), mais cette simple liste des points forts illustre parfaitement ce guide d'onglet, qui représente une avancée majeure par rapport à tous les modèles d'usine, tout en restant abordable par rapport aux autres modèles du marché.

Découvrez ces caractéristiques exceptionnelles

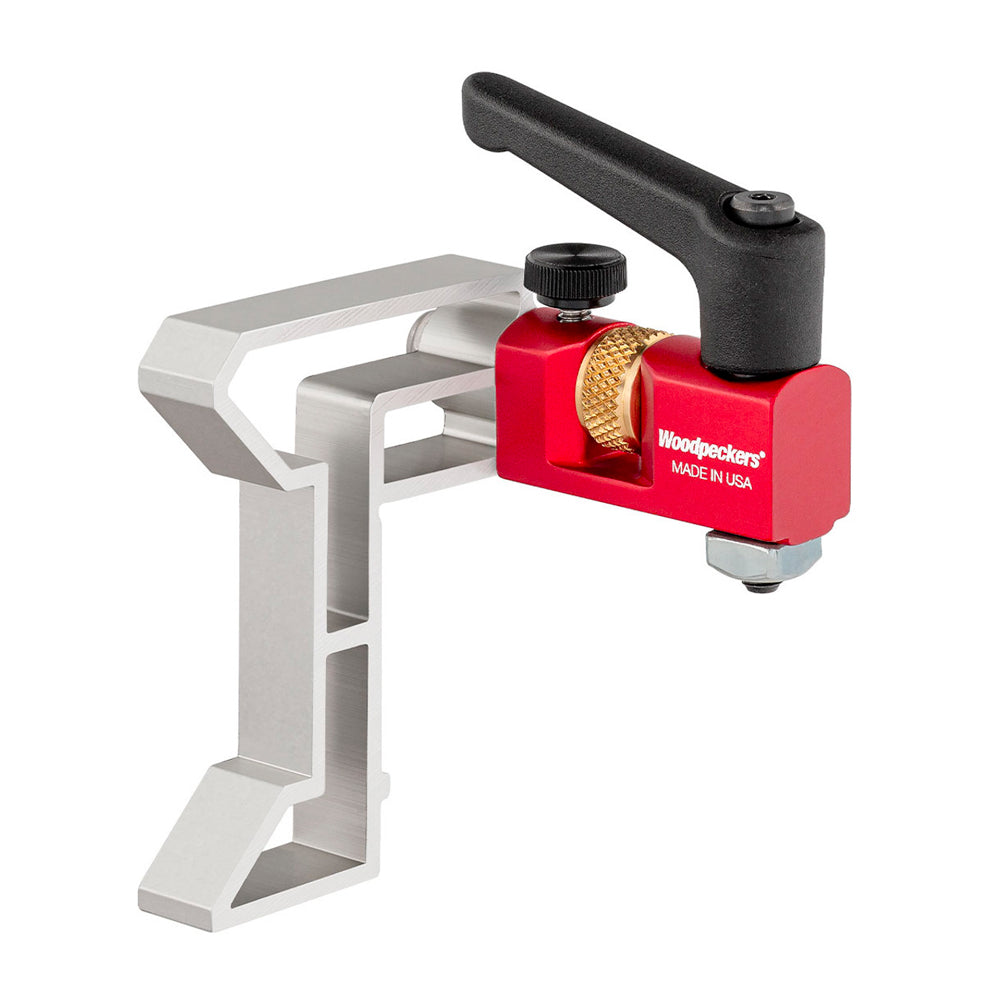

Toute nouvelle butée basculante micro-réglable. Repensée de fond en comble, cette nouvelle butée basculante est extrêmement solide une fois verrouillée. Le réglage est fluide et sans à-coups. Un ergot s'insère dans le guide pour empêcher les extrémités coupées en onglet de soulever la butée. Cette butée est également entièrement compatible avec le guide d'onglet Exact-90.

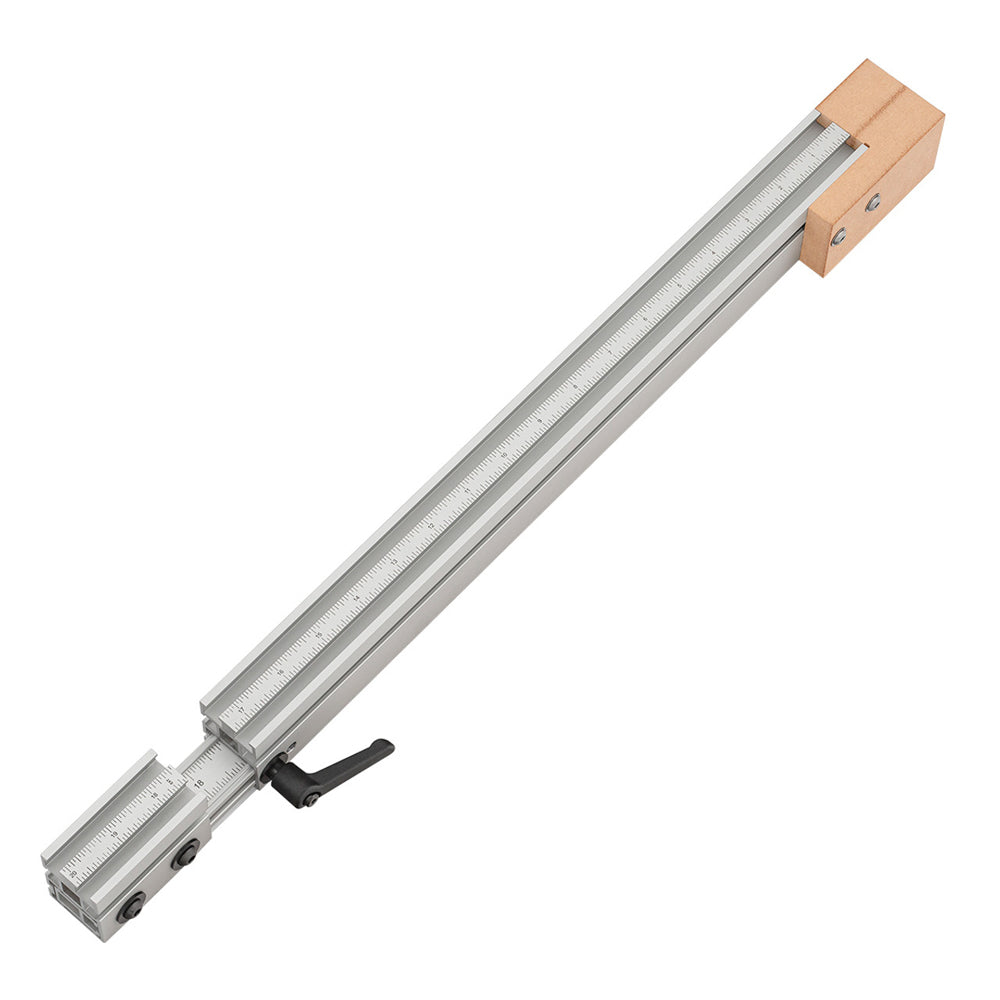

Guide gradué avec rallonge. Le guide extrudé fortement nervuré permet d'étendre la butée jusqu'à 45,7 cm (18 po) en position fermée ou jusqu'à 79 cm (31 po) en position complètement déployée. Pour étendre le guide, inutile d'utiliser un ruban ou une règle. Verrouillez simplement la butée sur le repère « EXT » et définissez la dimension sur la rallonge. Vous avez le choix entre des graduations en pouces ou en métriques.

Compatible avec la butée Woodpeckers Flop. Lorsque vous retirez un guide à onglets avec un guide long de la table, la gravité a tendance à prendre le dessus et le guide pivote vers la gauche. Lors de la conception du guide à onglets Exact-90, l'un de nos ingénieurs a trouvé une solution d'une simplicité remarquable. Une goupille réglable repose sur le matériau et maintient le guide à onglets en place. Nous avons choisi de lui donner un nom précis : il arrête le pivotement.

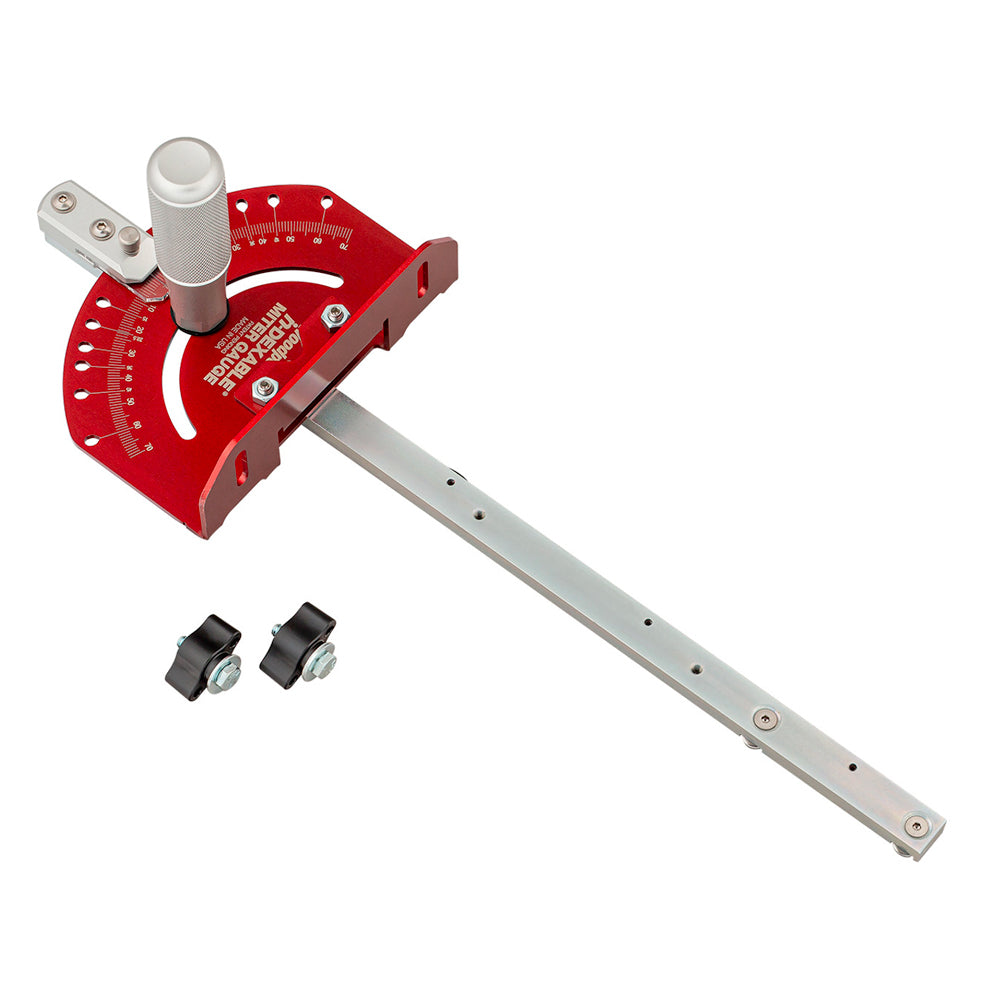

Butées indexées et réticule fin : un simple bouton permet de régler précisément les angles des onglets polygonaux et des équerres courants. Appuyez simplement sur le bouton et tournez le rapporteur. La goupille conique localise l'angle avec précision et le maintient pendant que vous serrez la poignée. Pour tous les autres angles, une fine ligne laser est gravée sur une fenêtre en acrylique transparent. Alignez simplement les lignes laser pour obtenir l'angle parfait.

Barre d'onglet à ressort à lames avec fixations pour rainure en T. Les rainures d'onglet des scies à table varient d'une marque à l'autre et d'une scie à l'autre. Pire encore, un mauvais usinage et des décennies d'utilisation peuvent entraîner des rainures variables. Notre barre d'onglet à ressort à lames brevetée s'adapte à toute scie à table dotée d'une rainure d'onglet nominale de 3/8’’X3/4’’, même si la rainure est un peu trop étroite, trop large ou varie d'une extrémité à l'autre. Les 4 ressorts maintiennent la pression contre les parois de la rainure et s'adaptent à tous les changements, maintenant la barre parfaitement alignée. Si votre scie à table est équipée d'une rainure en T, deux fixations empêchent la barre de tomber lorsqu'elle est déployée hors de la table. Si vous n'en avez pas, les fixations se retirent en quelques secondes.

Transformable en chariot à onglets. Si vous préférez un chariot à onglets à un guide d'onglets, vous pouvez ajouter le kit de mise à niveau pour chariot à onglets à votre guide d'onglets in-DEXABLE. Votre matériau est désormais parfaitement soutenu et ne glisse plus sur la surface de votre table. Une table de récupération des chutes est également disponible en option.

Télécharger les documents PDF (Anglais seulement)

• Guide de l’utilisateur
